CF3 Serie Multifunctionele Vlakbed Snijplotters

Mimaki CF3 series large format flatbed cutting plotters

De Mimaki CF3 serie groot formaat vlakbed snijplotters is geschikt voor een uitgebreid scala van applicaties tot 5 cm dik. Het bevat drie verwisselbare kop types (router, reciprocating, of tangential head) en innovatieve snijtechniek. Voor een effectieve print en snij-oplossing, kan CF3 serie worden gecombineerd met Mimaki’s UV-curable vlakbed printers zoals de JFXplus serie.

CF3 Series delivers •••

  • De keuze uit drie verschillende snijkoppen: router, tangential, reciprocal
  • Precies contoursnijden met de gepatenteerde Mimaki kleurfoto sensor
  • Vacuüm systeem houd de media op zijn plaats
  • Reinigt automatisch de oppervlakte van de tafel
  • Zeer goed te combineren met de JFXplus serie


Applications

Toepassingen van de CF3 Serie

De CF3-serie kan verschillende soorten industriële producten snijden, zoals bedieningspanelen, knoppen, ID-kaarten, verpakkingsmaterialen, mode-accessoires (riemen), speelgoed, Printed Circuit Boards en bijvoorbeeld bewegwijzeringsborden. Van groot naar klein en van dik naar dunne materialen, waaronder 3D-logo’s, dikke robuuste borden, grote POS-displays en display materialen. De lijst van mogelijke toepassingen is bijna eindeloos.

Geschikte snijmaterialen

Geschikte materialen voor het router model zijn: aluminium, polyacryl, plexiglas, PVC, foamboard, hout, etc. Naast deze materialen, kunnen de tangential, reciprocal modellen verschillende materialen snijden zoals:

  • Golfkarton
  • Gecoat karton voor verpakking
  • Vinylchloride verpakkingen
  • Plastic golfkarton
  • Vinyl chloride sheet voor uithangbord
  • Reflecterende sheets
  • Sandblast rubber
  • Industriële rubber sheet (max. 3 mm)
  • Vinyl

Het is belangrijk om de materialen van tevoren te testen, aangezien materiaaleigenschappen kunnen verschillen tussen fabrikanten.

Specificaties

Specificaties van de CF3 Series

Effective cut area CF3-1610: 100 x 160 cm
CF3-1631: 310 x 160 cm
Driving method X, Y, Z – axes DC servo, special timing belt
Maximum speed 50 cm/s
Accuracy of repeatability Plus minus 0.15 mm
Maximum cutting depth Router : 5 cm
Tangential cutter : 1 cm
Reciprocal cutter : 2 cm
Media set device Flatbed with vacuum system (CF3-1610: 2 partitions, CF3-1631: 6 partitions)
Interface USB, RS-232C
Power consumption Less than 1200 VA, 6000 VA (blower)
Dimensions (w x d x h) CF3-1610: 338 x 200 x 135
CF3-1631: 338 x 423 x 135
Other devices needed Industrial vacuum cleaner for table cleaning
Compressor for blowing away the dust/ left over materials

Eigenschappen

Eigenschappen van de CF3 Series

Three verwisselbare kop Types

De CF3 serie bevat drie verwisselbare kop types (router kop, tangential kop of de reciprocating kop) die het mogelijk maken om zeer veel verschillende soorten materiaal te kunnen snijden. Het schakelen tussen de koppen kan relatief snel gedaan worden. Andere instrumenten, zoals draaibare mes, pen tool, en het vouwen van gereedschap, zijn ook beschikbaar op de CF3 serie.

Router model
Harde materialen, zoals acryl en aluminium kunnen tot een dikte van 50 mm worden gesneden met een speed spindle. Het router model is met name geschikt om dikkere en hardere materialen te snijden.

  • Spilsnelheid : max. 60,000 rpm
  • Max. tool diameter : 6 mm
  • Tool houder / klemsysteem : collet type
  • Max. snijdiepte : 5 cm (afhankelijk van het materiaal)

Tangential model (TF2 kop)

The tangential cutter stuurt het blad als het snijdt. De computer aangestuurde snijder gaat iets omhoog en bepaalt de precieze hoek van het snijwerk. Zowel het voor de helft snijden en stansen is mogelijk. Diverse materialen, variërend van zacht tot geribbeld, kan worden gesneden. Het snijvermogen en de snijdiepte zijn afhankelijk van het type materiaal. Elke geschikte snijder op de markt kan worden gemonteerd.

  • Verticale tool force:
    – Low pressure head : 300 – 1500g
    – Hoge druk kop : 1000 – 5000g
  • Tools: tangentiële snijder, draaibare snijder / pen, vouw gereedschap
  • Max. snijdiepte: 1 cm

Reciprocating model (R1 kop)
Een reciprocating snijsysteem wordt gekenmerkt door de op-en neergaande beweging van het snijblad naast tangentieël snijden. De heen-en weergaande snijder is vooral geschikt om golfkarton, karton en schuim materialen te snijden. De Vouw tool is beschikbaar om vouwlijnen te produceren in karton en golfkarton. U kunt de materialen die kunnen worden gesneden met het tangentiële model ook snijden.

  • Max. reciprocating speed: approx. 10,000 strokes / min.
  • Stroke: 1 mm (depending on snijder en de houder)
  • Tools: reciprocating snijder, draaibare snijder / pen, vouw tool, hoge druk tangential snijder
  • Max. snijdiepte: 2 cm (afhankelijk van de snijder en houder)

Innovatieve State-of-the-Art Technologie

Kleurenfoto sensor
De gepatenteerde Mimaki kleurenfoto sensor leest de registratie punten die zijn afgedrukt op de media om precieze contouren te kunnen snijden. Hierdoor is het snijden van complexe vormen sterk verbeterd. Ook kan de uitlijning en afstanden tussen de snijgegevens en de output veel nauwkeuriger worden verkregen door automatische correctie. Licht(laser) stralen kunnen ook worden gebruikt om nauwkeuriger de positie van de media op de tafel te bepalen.
Lucht systeem met vacuum and blower functie
De CF3-serie is voorzien van een lucht-systeem met een vacuüm en blower functie. De media wordt door de vacuüm functie goed op zijn plaats gehouden. De blower functie zorgt voor het eenvoudiger positioneren van zware media. Het vacuüm is opgedeeld in zones, 6 voor de CF3-1631 en 2 voor de CF3-1610. De zones kunnen afzonderlijk worden geactiveerd zodat afhankelijk van de media grootte.

Het luchtsysteem is ook een kenmerk van de JF-serie UV-curable vlakbed printers.

Automatic reinigen van de tafel
Het reinigen van het tafeloppervlak is essentieel om de routerkop goed te laten werken. De automatische reiniging selecteert het te reinigen oppervlak van een totaal van 8 secties (beide modellen). Deze functie verhoogt de betrouwbaarheid en bespaart tijd na het snijden. De automatische reiniging geldt alleen voor de M kop (router).


Brochure

Brochure van de CF3 Series

Download hieronder de Mimaki CF3 Series brochure.


Media

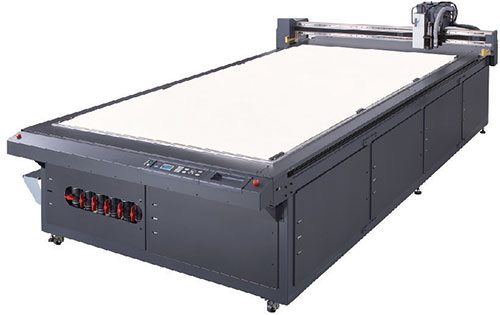

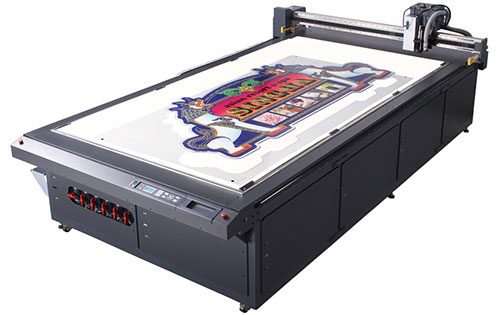

Product foto’s van de CF3 Series

Product foto’s van de CF3-1610
